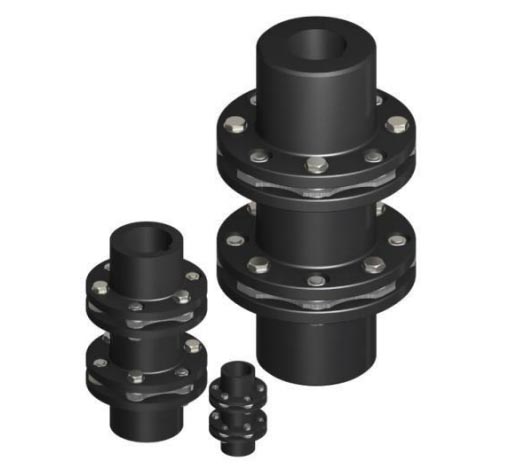

介 紹
G系列膜片聯軸器為通用設備提供經濟型的傳動解決方案，采用束腰型膜片，更大的使用扭矩，更小的膜片應力。
G系列膜片聯軸器有6孔、8孔及10孔設計，滿足不同扭矩及補償?shù)囊�，并有多種結構型式，可根據要求進行動平衡，也可根據要求滿足API610或API671標準。
• 無限壽命設計
• 過載保護
• 低附加載荷
• 零維護，無需潤滑和維護
• 無間隙
性能
規格；90-760
扭矩：240N.m-870000N.m
開孔直徑：至3330mm
如需更大規格，請咨詢蘭菱科技
應用
• 離心泵
• 離心式壓縮機
• 鼓風機
• 冷凍機
• 透平機
• 其他
金屬撓性元件聯軸器
金屬撓性元件聯軸器采用金屬作為撓性元件，傳動
扭矩大，同時具有一定的軸向、角向及徑向的補償
能力，包括蛇型彈簧聯軸器及膜片聯軸器，其中蛇
型彈簧聯軸器適用于現場比較臟的環境，同時被驅
動設備具有較大的振動計沖擊載荷。而膜片聯軸器
則適用于高轉速及高要求的場所，如石油化工行業。
蘭菱科技可以提供以下型式的聯軸器
應用
G型膜片聯軸器選型，需要客戶提供以下參數。
1. 額定功率(kW)
2. 額定轉速(RPM)
3. 軸的長度及直徑
4. 軸端距離
5. 服務要求
6. 動態位移
7. 其他幾何或環境限制
服務系數：
1. 從安全系數表1中選擇從動設備的服務系數SFA
2. 從安全系數表2中選擇主動設備的服務系數SFB
3. 把兩個安全系數SFA和SFB合成為服務系數SF
選 型 步 驟 1. 計算額定扭矩
1. 選擇合適的服務系數
建議的安全系數參見表1及表2。安全系數根據應用可能發生變化，影響因素主要包括：
1. 驅動和被驅動設備的類型
2. 反轉/無反轉載荷
3. 峰值扭矩
選擇的聯軸器規格的額定扭矩必須大于計算得到的扭矩。校核應用的峰值扭矩是否小于峰值扭矩。
3.校核軸轂的開孔能力，是否滿足開孔要求，如果不能滿足，則選擇更大規格的聯軸器
4.校核軸/軸轂的連接方式能否傳遞扭矩。如果有必要，可以延長軸轂。
校核轉速轉速是否滿足要求，樣本中的最大轉速為平衡轉速。如果需要更高的轉速，請咨詢蘭菱科技。
校核動態不對中是否滿足要求。
校核DBSE是否滿足要求。

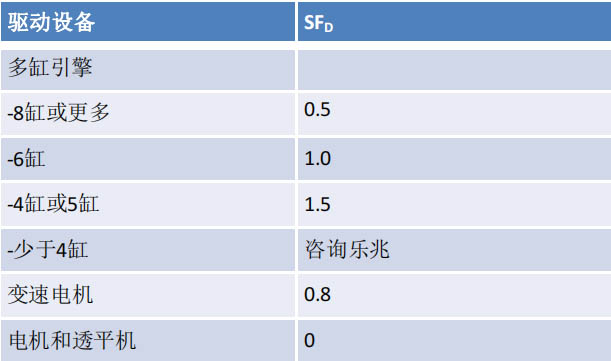

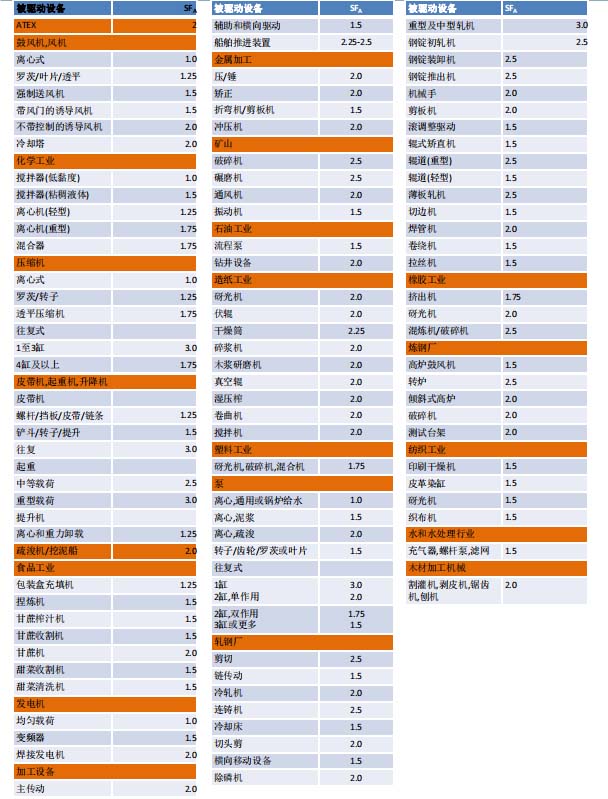

安全系數表1
安全系數表2

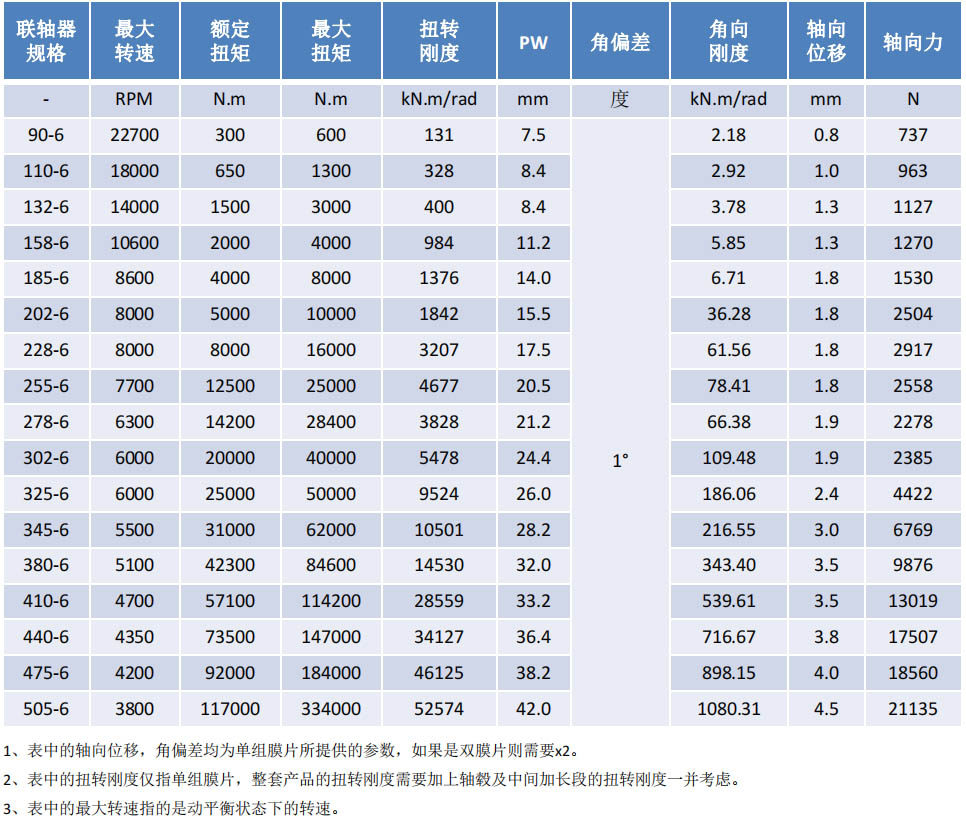

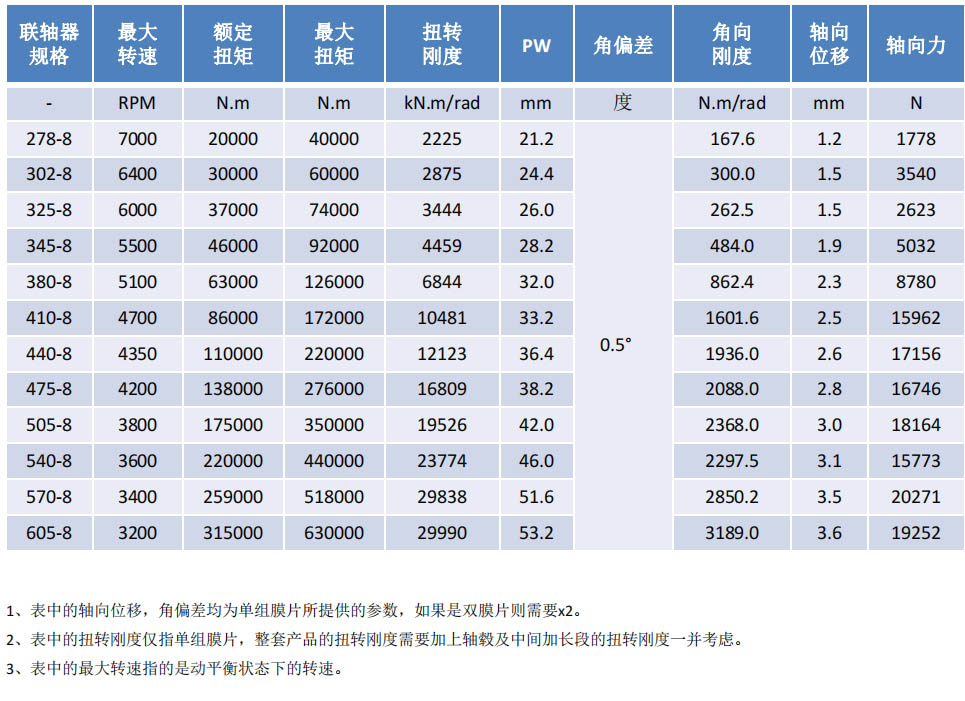

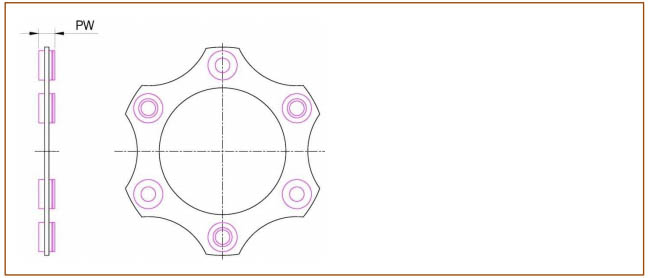

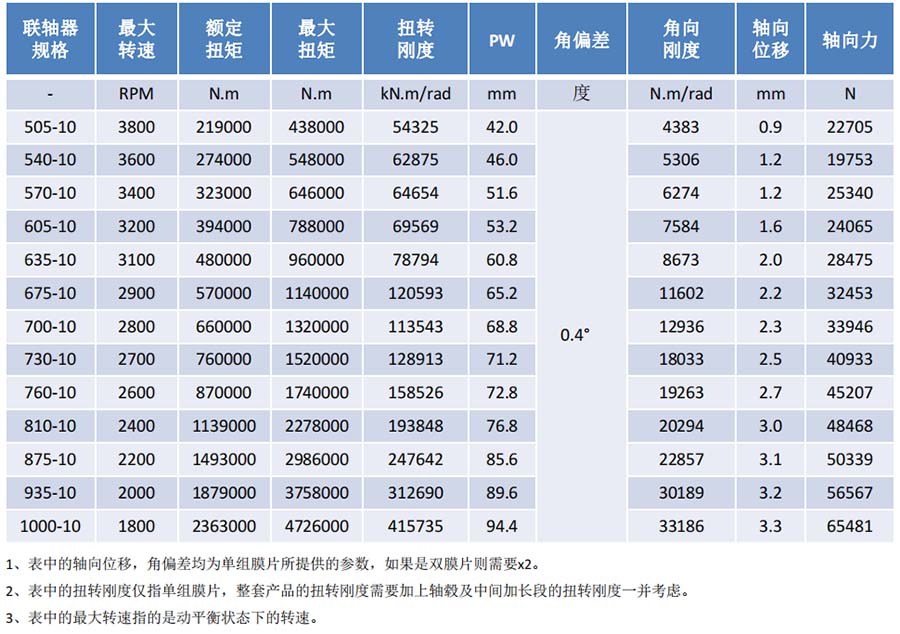

性能參數丨6孔膜片組

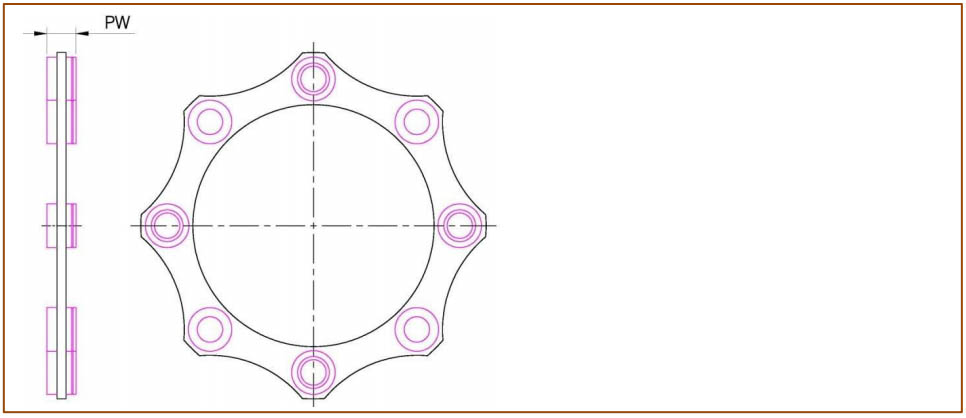

性能參數丨8孔膜片組

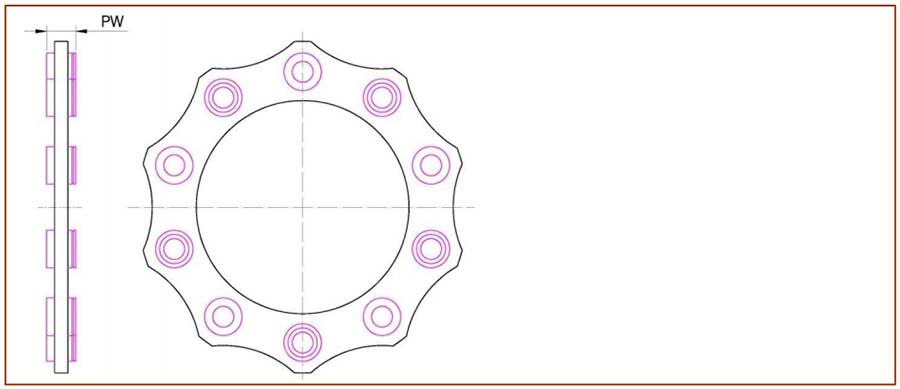

性能參數丨10孔膜片組

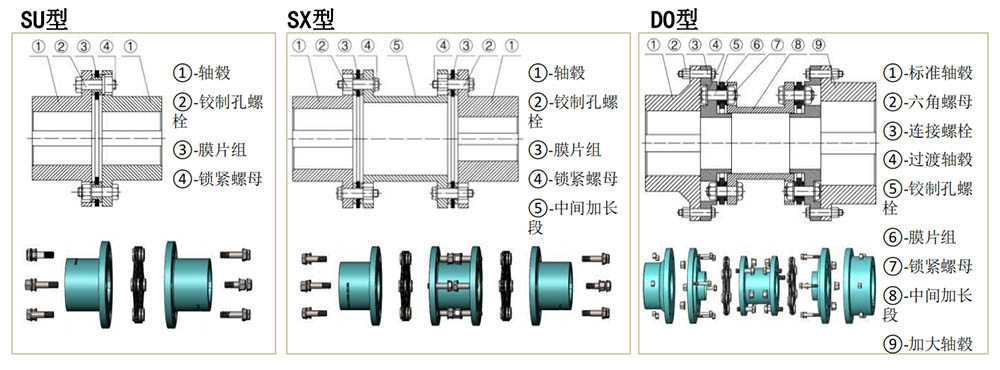

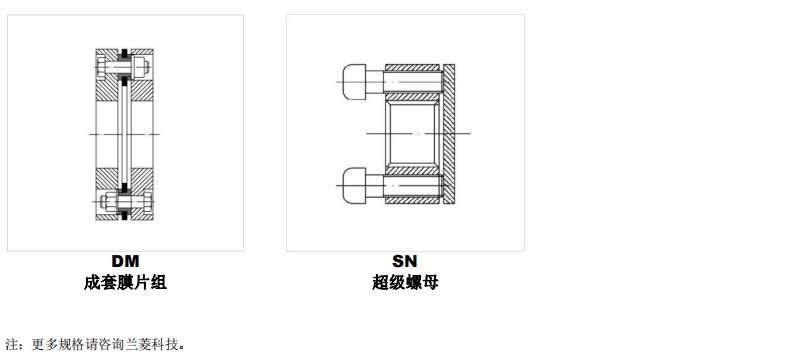

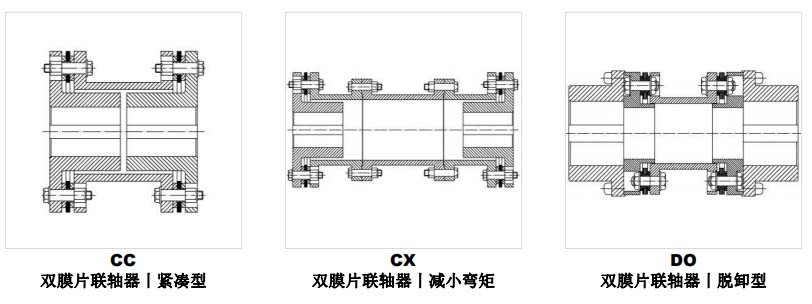

結構型式

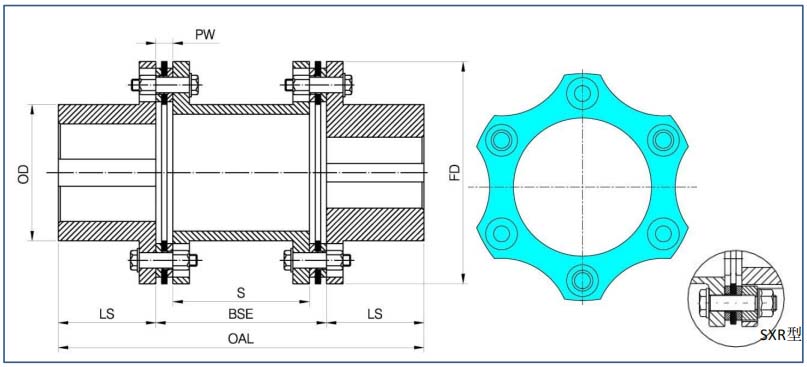

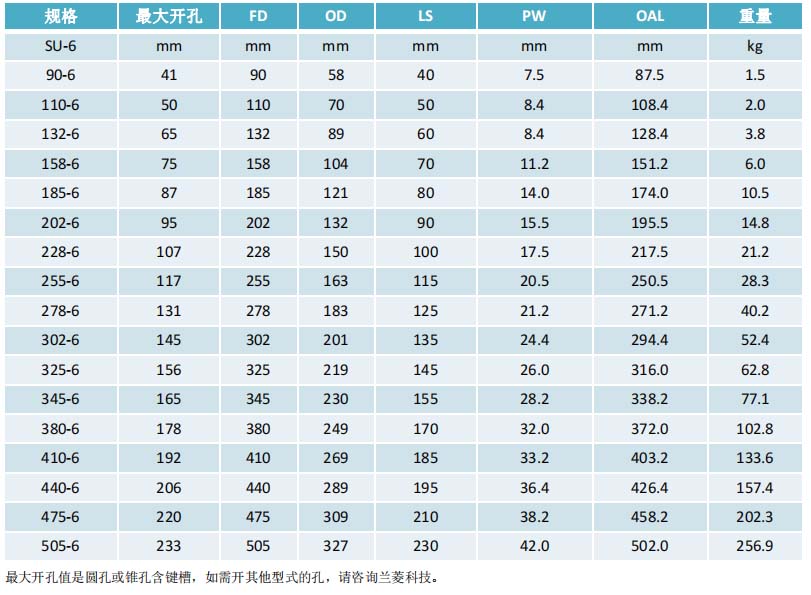

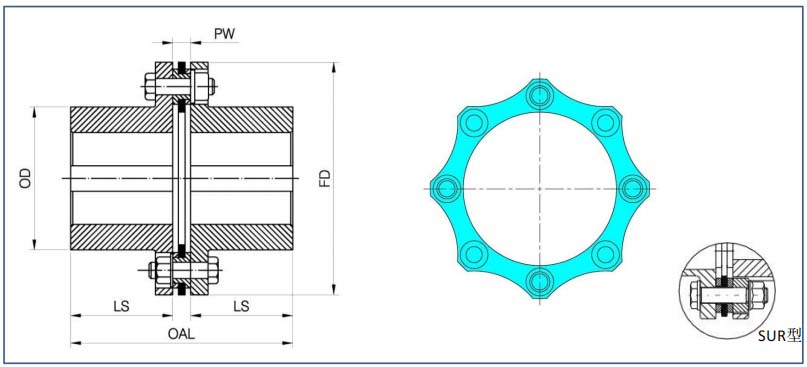

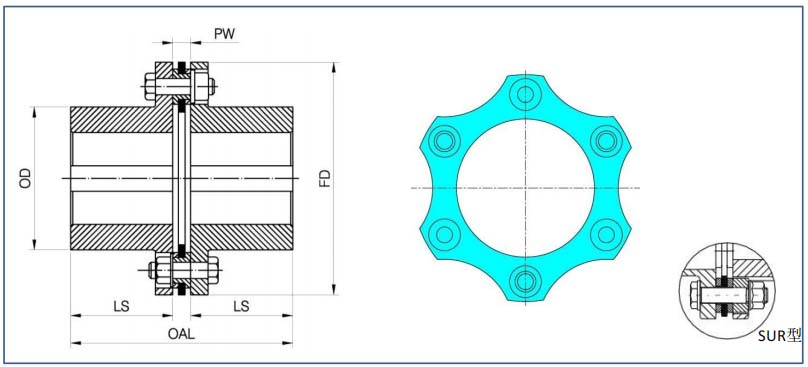

結構尺寸丨SU-6丨SUR-6型

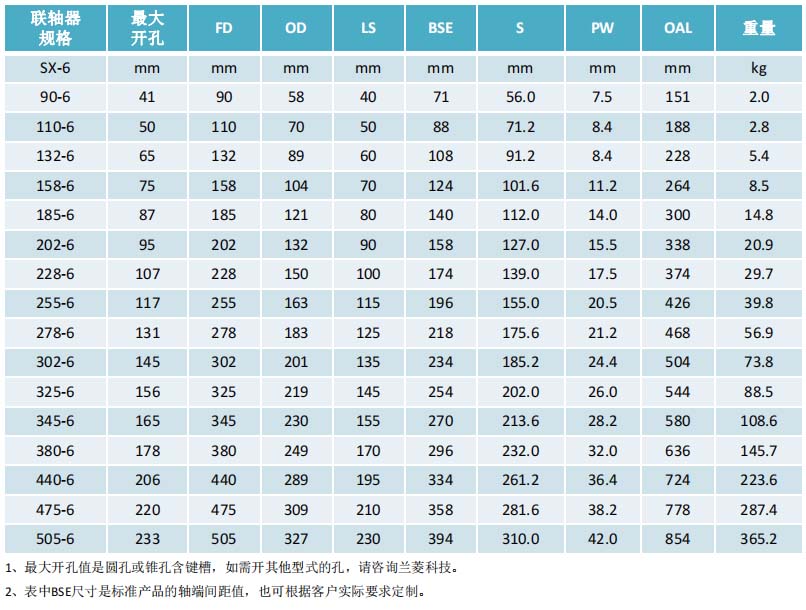

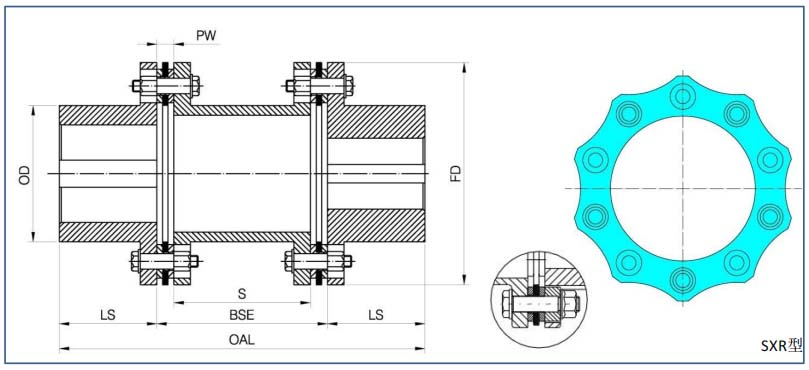

結構尺寸丨SX-6丨SXR-6型

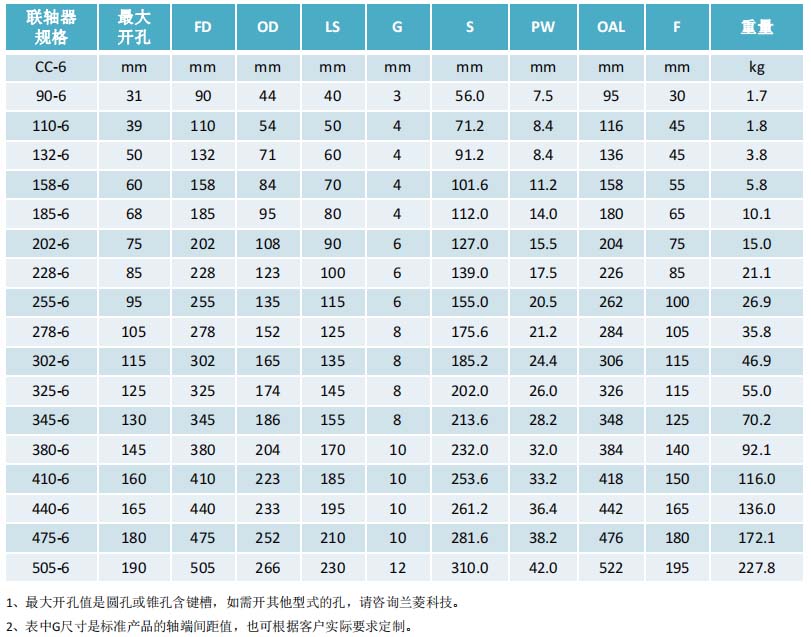

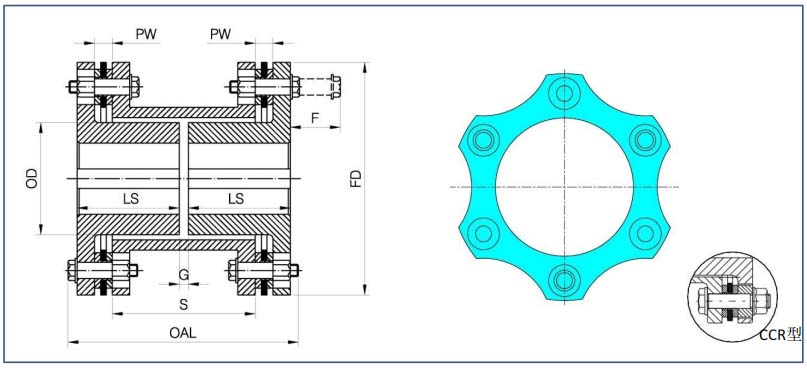

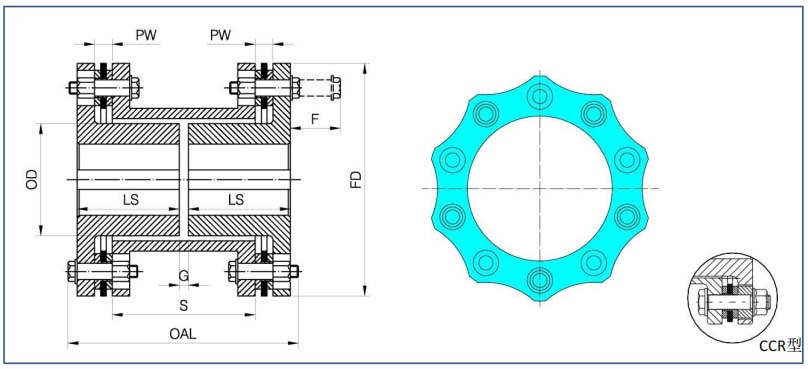

結構尺寸丨CC-6丨CCR-6型

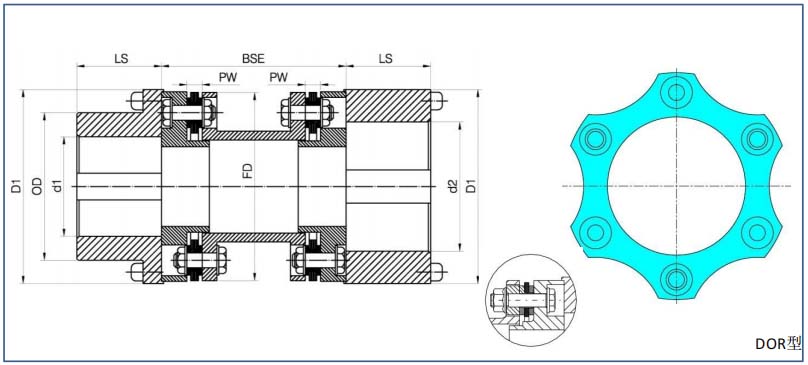

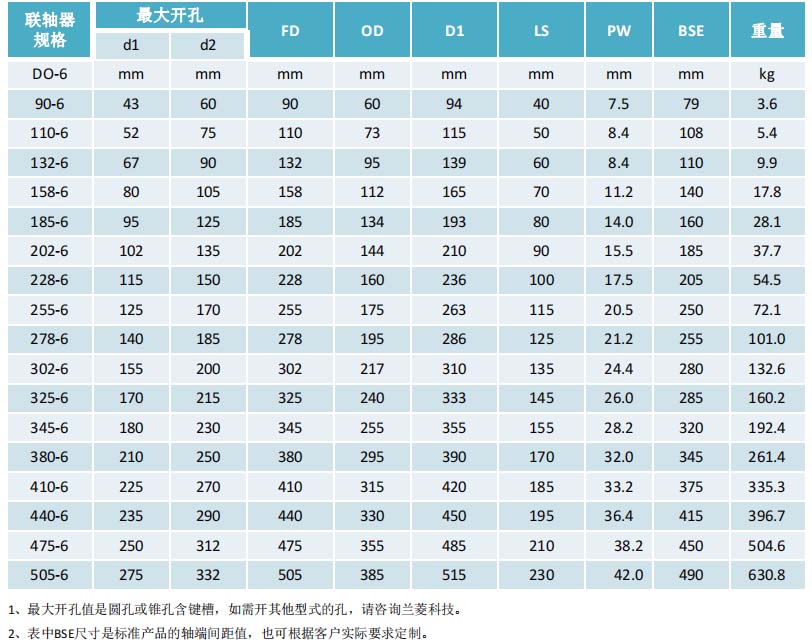

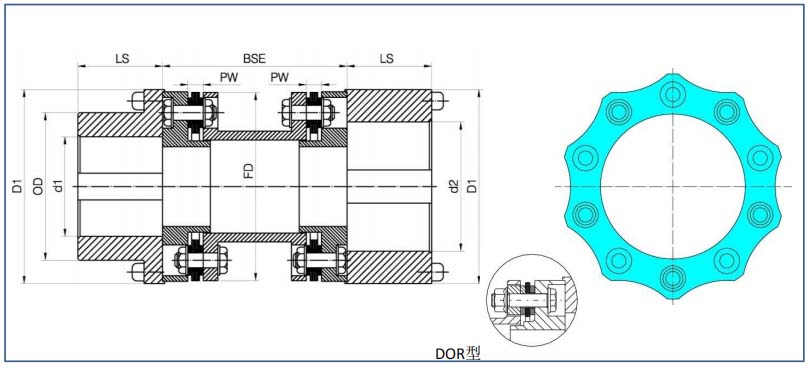

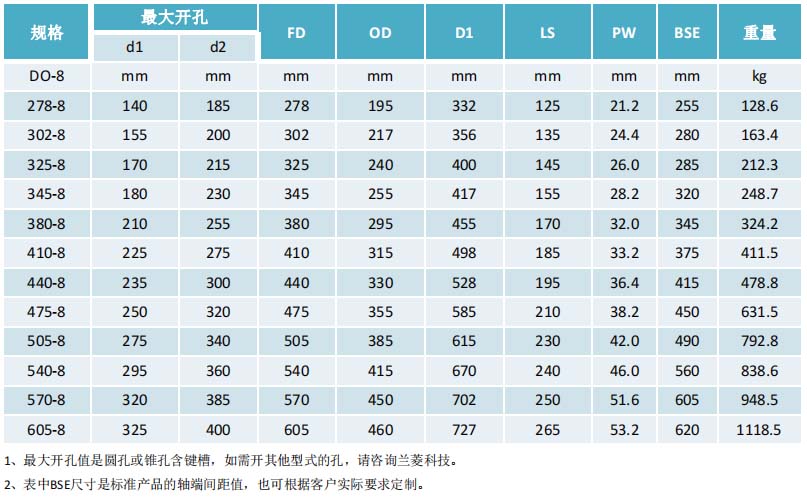

結構尺寸丨DO-6丨DOR-6型

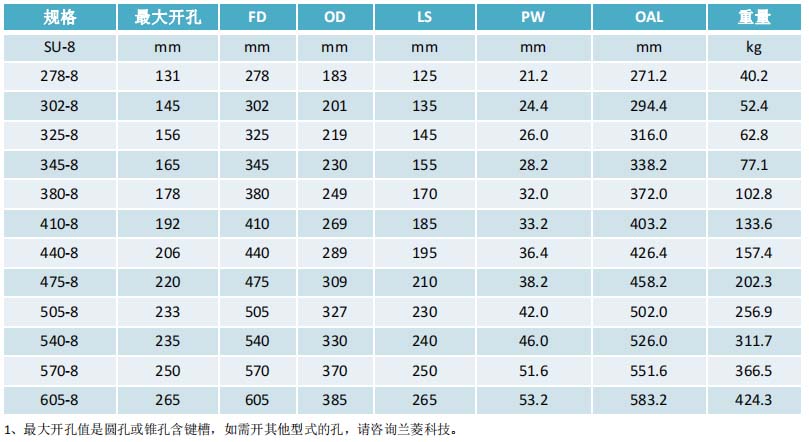

結構尺寸丨SU-8丨SUR-8型

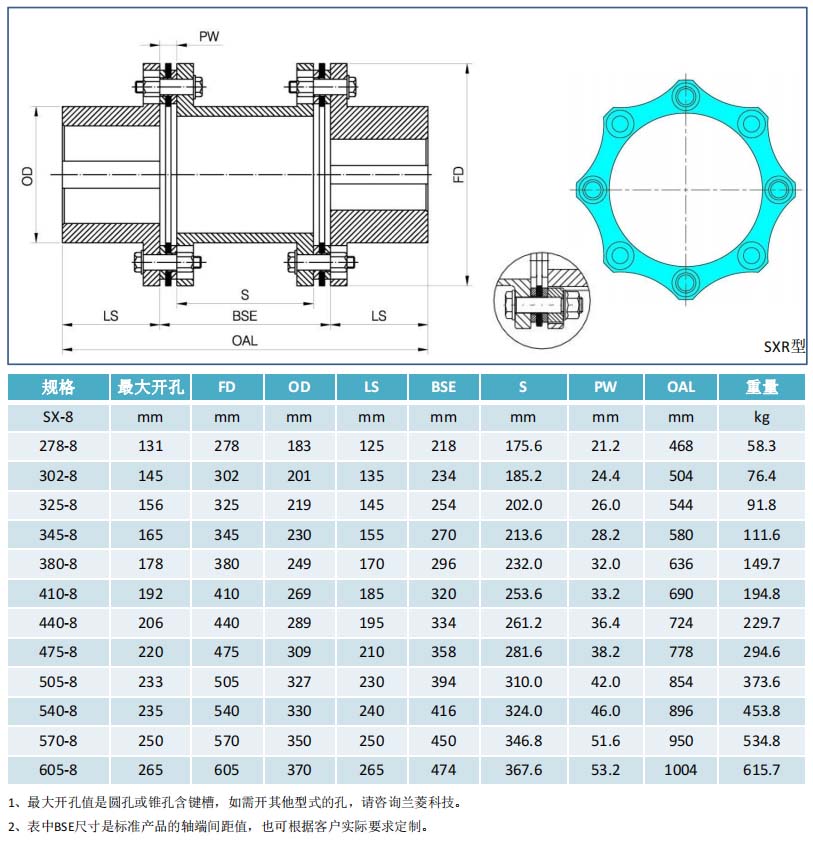

結構尺寸丨SX-8丨SXR-8型

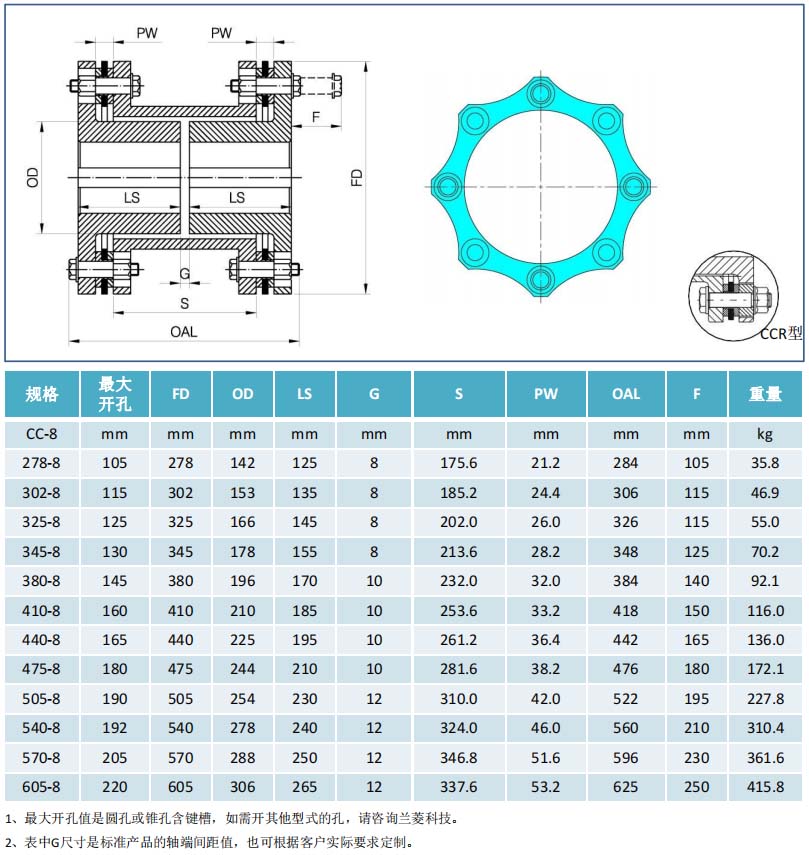

結構尺寸丨CC-8丨CCR-8型

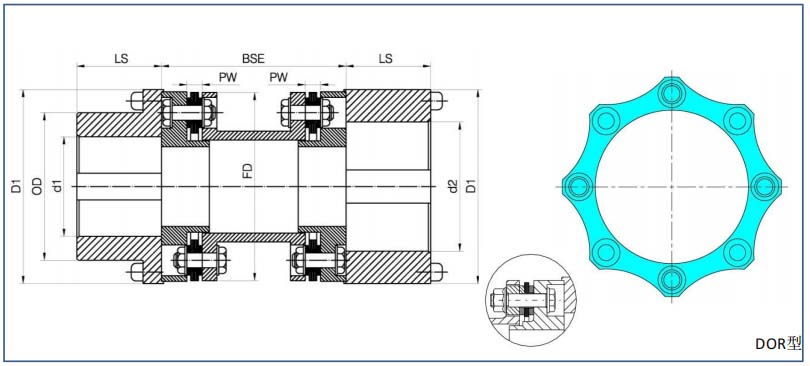

結構尺寸丨DO-8丨DOR-8型

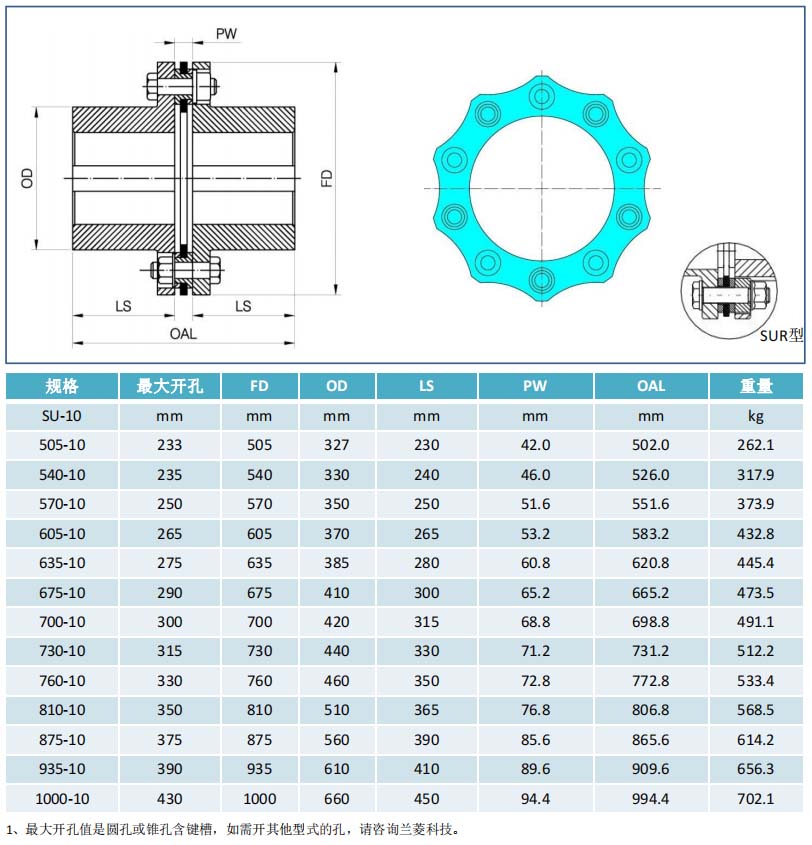

結構尺寸丨SU-10丨SUR-10型
結構尺寸丨SX-10丨SXR-10型

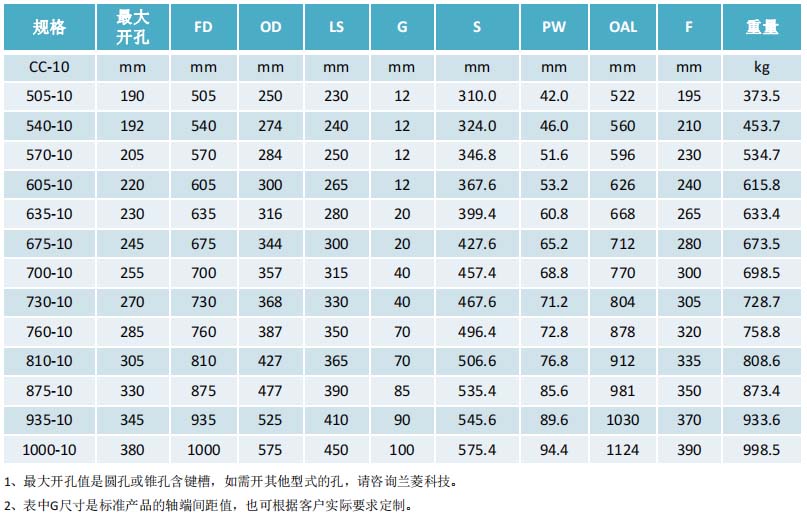

結構尺寸丨CC-10丨CCR-10型

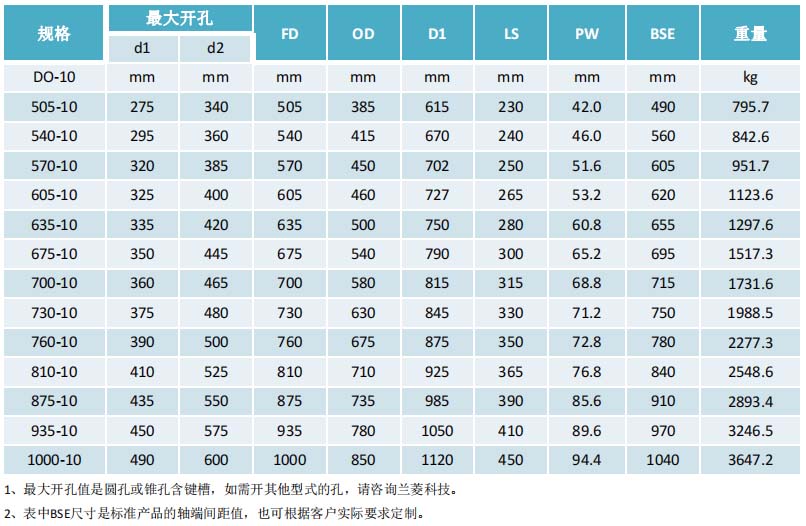

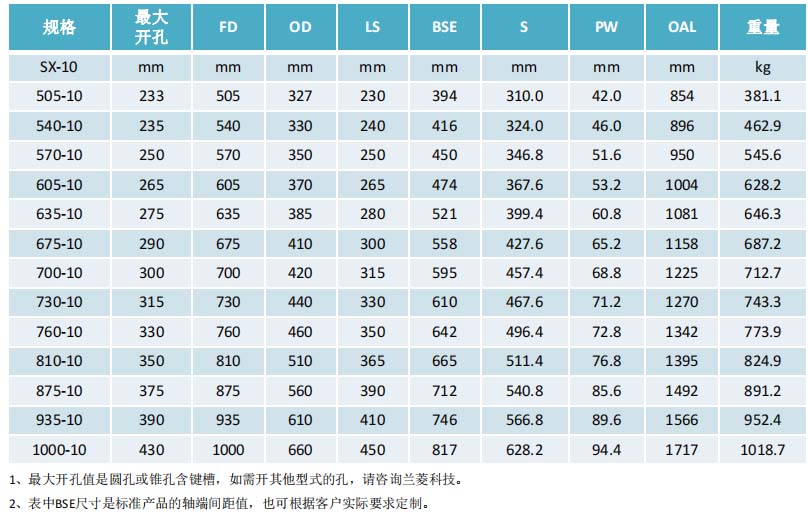

結 構 尺 寸丨DO-10丨DOR-10 型
|
